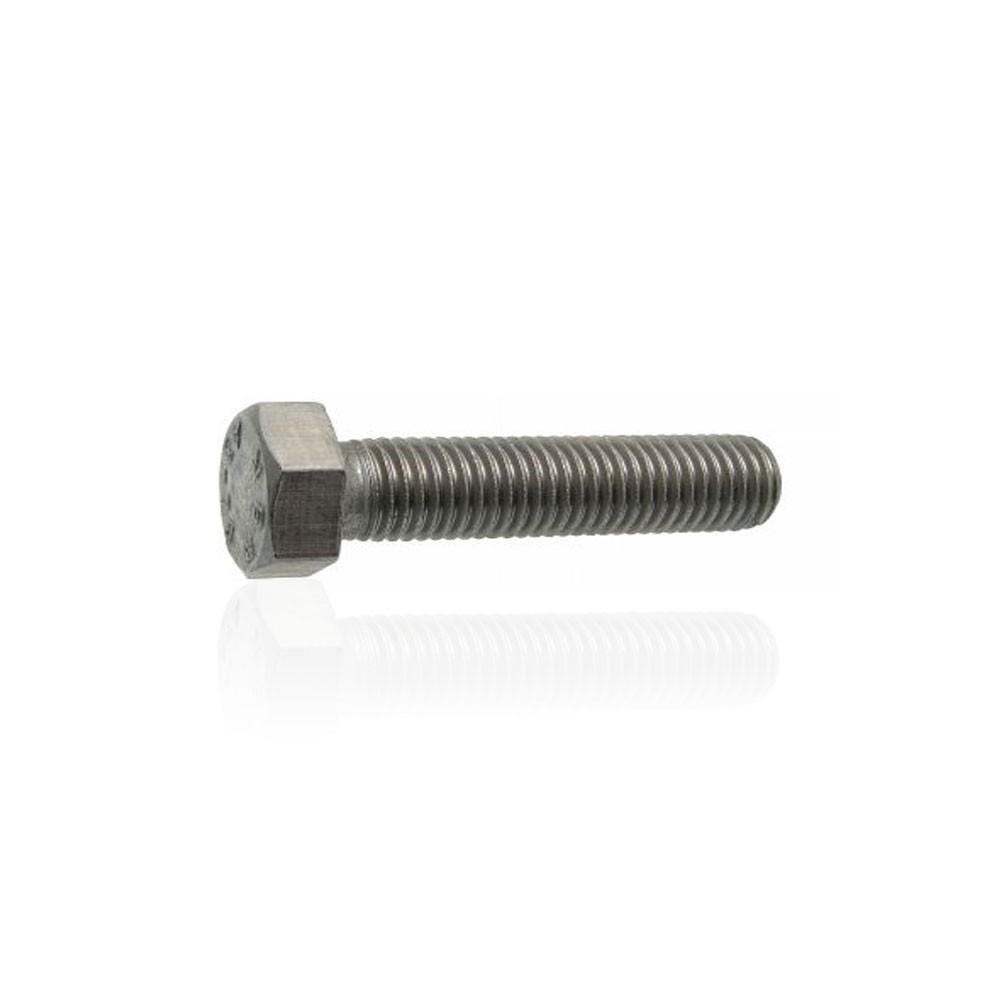

DIN 933 / ISO 4017 - La vis à métaux TH "12X60" en inox A2 la plus utilisée en boulonnerie, de tête hexagonale elle est filetée sur toute la longueur de la vis
Son empreinte standard lui permet d'être utilisé avec une large gamme de clés, des clés plates classiques, clés à cliquet, clés à douille, clés mixtes et clés à molette

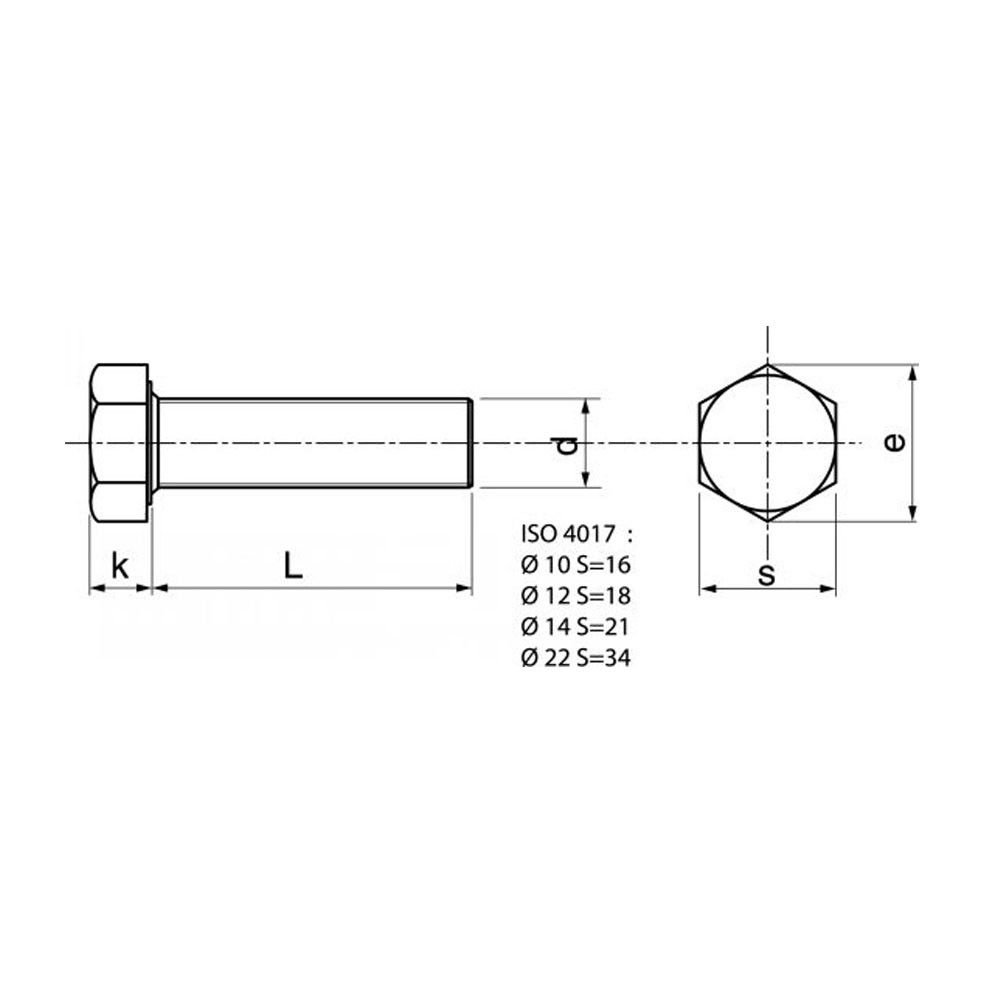

ce tableau présente les dimensionnement des vis à métaux TH en inox A2, d représente le diamètre du pas de vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser en mm, et Pas le pas de vis ou écart entre chaque filet.
d | M2 | M2,5 | M3 | M4 | M5 | M6 |
---|---|---|---|---|---|---|
e | 4.32 | 5.45 | 6.01 | 7.66 | 8.79 | 11.05 |
k | 1.4 | 1.7 | 2 | 2.8 | 3.5 | 4 |
s | 4 | 5 | 5.5 | 7 | 8 | 10 |
Pas | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 |
d | M8 | M10 | M12 | M14 | M16 | M18 |
---|---|---|---|---|---|---|
e | 14.38 | 18.9 | 21.10 | 24.49 | 26.75 | 30.14 |
k | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 |
s | 13 | 17 | 19 | 22 | 24 | 27 |
Pas | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
d | M20 | M22 | M24 | M27 | M30 | M36 |
---|---|---|---|---|---|---|
e | 33.53 | 35.72 | 39.98 | 45.2 | 50.85 | 60.79 |
k | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 |
s | 30 | 32 | 36 | 41 | 46 | 55 |
Pas | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
Norme | DIN 933, ISO 4017 |
Diamètre en mm | 12 |
Longueur en mm | 60 |
Composition | Inox A2 |
Empreinte | Tête hexagonale |
Catégorie | Vis pour métaux |
Filetage | Entièrement fileté |
