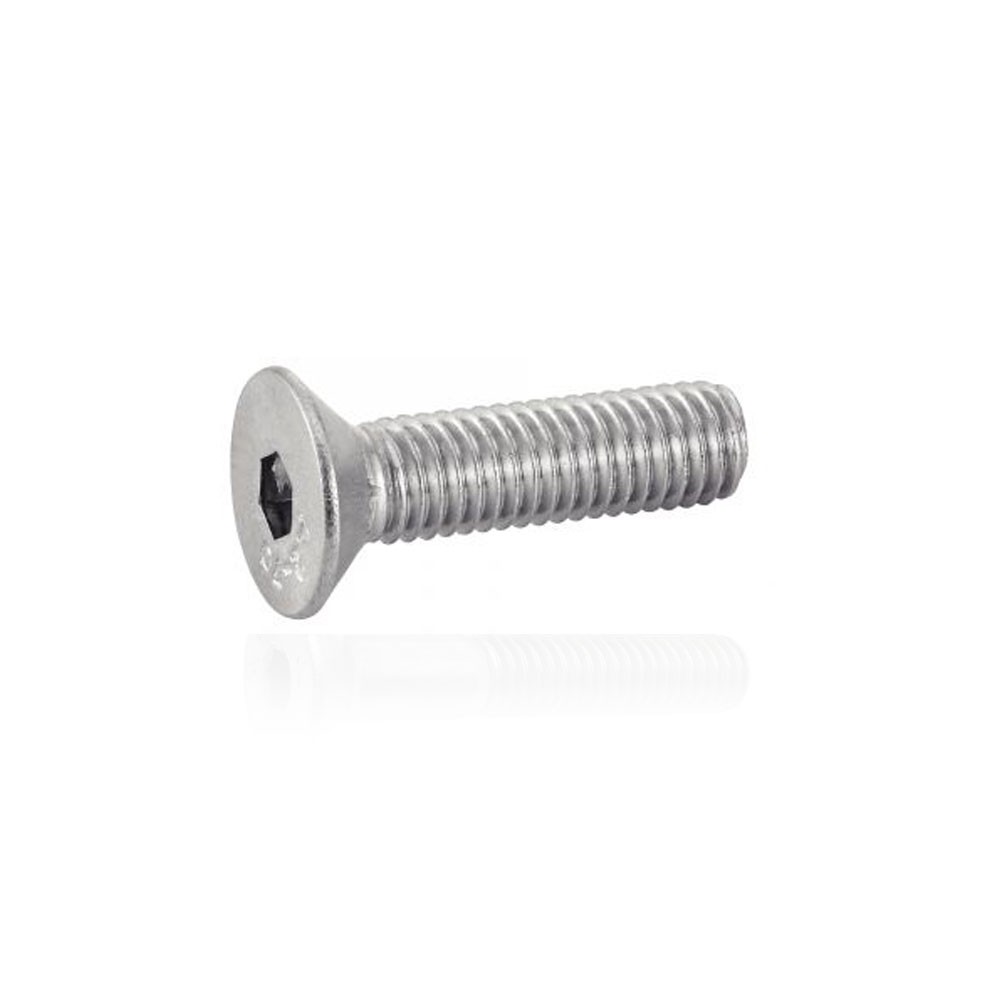

Agrandir l'image Vis métaux FHC 20X100 tête fraisee 6 pans creux Inox A2
DIN 7991, ISO 10642 - La vis à métaux FHC 20X100 mm tête fraisée 6 pans creux et son empreinte hexagonale creuse permet à la clé de renter avec 6 surfaces en contact empêchant la clé de glisser favorisant un couple important. Trés utilisée en mécanique industrielle, sa tête fraisée en forme de cône permet le centrage de pièces et l'ajustage.
Quel outillage pour vis six pans creux 20X100 ?
La tête fraisée et son empreinte 6 pans creux est prévue pour être utilisée avec des clés Allen en forme de L aussi appelées clés BTR ou HC (pour Hexagonale Creuse ou HexaCave) . Pour les visseuses on utilisera des embouts BTR ou Allen correspondant.
Quelles dimensions: vis inox A2 tête fraisée 20X100 ?
Vous trouverez dans ce tableau toutes les cotes des vis six pans creux en inox A2 : d est le diamètre de la vis, dk le diamètre de la tête de vis, α l'angle du cône de la tête de vis, t la profondeur de l'empreinte, s la taille de la clé Allen ou BTR correspondante, e la plus grande largeur de l'empreinte, et L la longueur de la vis.
| d | M2,5 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|
| dk max | 5 | 6.72 | 8.96 | 11.2 | 13.44 |
| dk min | - | 5.54 | 7.53 | 9.43 | 11.34 |
| e | 1.7 | 2.303 | 2.873 | 3.443 | 4.583 |
| s | 1.5 | 2 | 2.5 | 3 | 4 |
| t | 1.2 | 1.1 | 1.5 | 1.9 | 2.2 |
| α | - | 90° | 90° | 90° | 90° |
| d | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|
| dk max | 17.92 | 22.4 | 26.88 | 33.6 | 40.32 |
| dk min | 15.24 | 19.22 | 23.12 | 29.01 | 36.05 |
| e | 5.723 | 6.863 | 9.149 | 11.429 | 13.716 |
| s | 5 | 6 | 8 | 10 | 12 |
| t | 3 | 3.6 | 4.3 | 4.8 | 5.6 |
| α | 90° | 90° | 90° | 90° | 90° |
| Diamètre en mm | 20 |
| Longueur en mm | 100 |
| Composition | Inox A2 |
| Empreinte | 6 pans creux |
| Catégorie | Vis pour métaux |
| Filetage | Filetage partiel |
| Code Barre | 3604880009671 |
