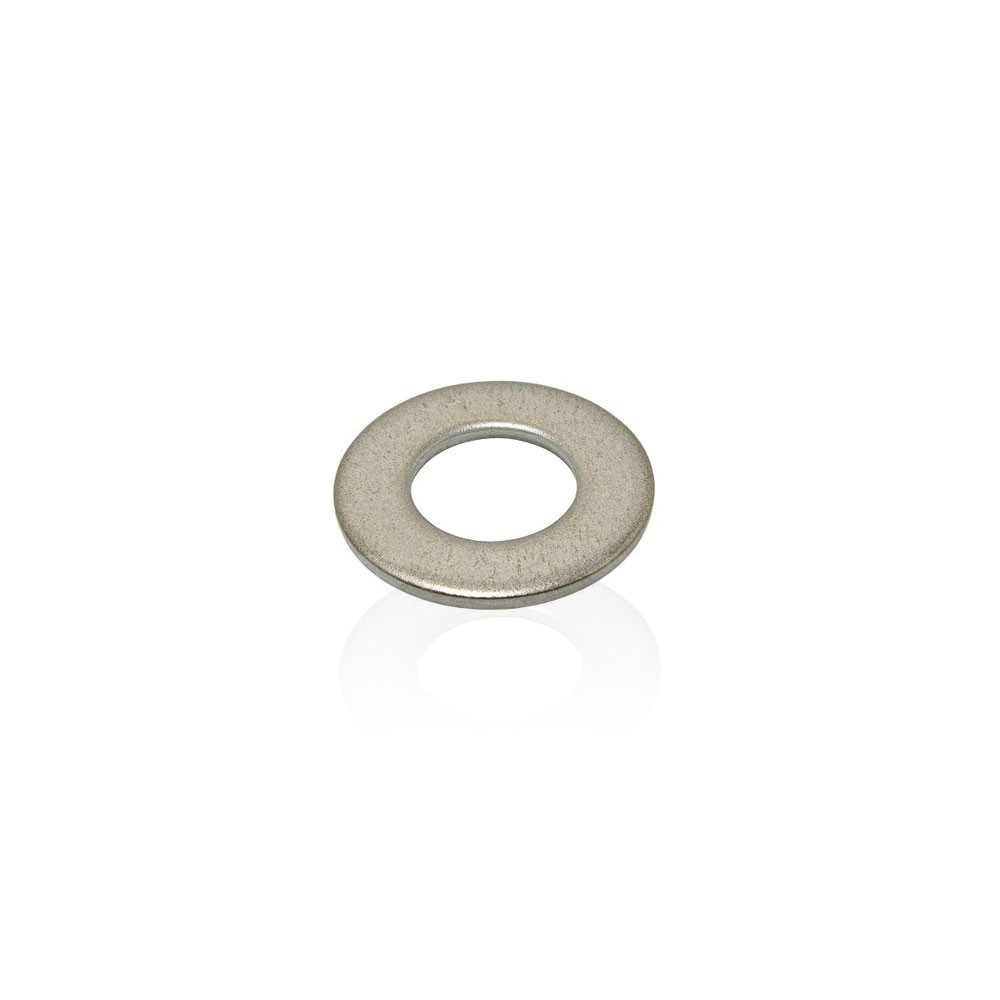

NFE 25513-25514 - La rondelle plate de taille moyenne ou Type M 5 est très utilisée en mécanique, elle permet de préserver le support sans que la surface de la pièce à serrer ne soit déteriorée par le frottement du au serrage. Rondelle en inox A2.
La rondelle plate moyenne est la plus utilisée avec la boulonnerie à métaux tête hexagonale (écrous + vis). Vous devez choisir cette rondelle pour utilisation avec toute vis de diamètre M5 et dont le diamètre de la tête ne dépasse pas le diamètre indiqué sur le tableau en d2.

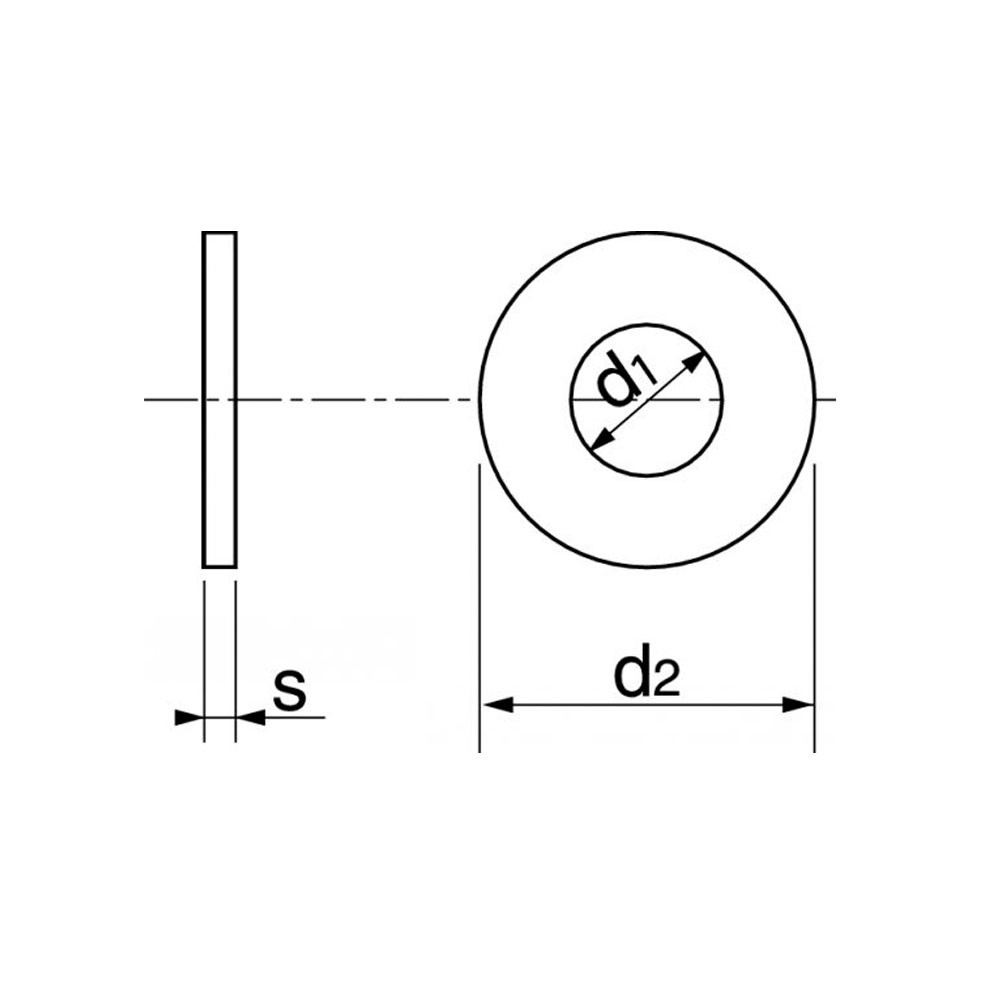

Ce tableau présente les cotes des rondelles plates moyennes en inox A2 : d1 est le diamètre intérieur (légèrement plus gros que le diamètre de la vis), d2 le diamètre extérieur (doit être plus gros ou de même diamètre que la tête de vis)
d | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 |
---|---|---|---|---|---|---|---|
d1 | 1.7 | 2.2 | 2.7 | 3.4 | 4.5 | 5.5 | 6.6 |
d2 | 5 | 5.5 | 7 | 8 | 10 | 12 | 14 |
S | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 |
d | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
---|---|---|---|---|---|---|---|---|
d1 | 7.6 | 8.6 | 10.8 | 13.3 | 15.3 | 17.3 | 19.3 | 21.3 |
d2 | 16 | 18 | 22 | 27 | 30 | 32 | 36 | |
S | 1.5 | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 | 3 |
d | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
---|---|---|---|---|---|---|---|
d1 | 23.3 | 25.3 | 28.3 | 31.4 | 34.6 | 37.6 | 40.6 |
d2 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
S | 3 | 4 | 4 | 4 | 5 | 5 | 6 |
Norme | NFE 25513-25514 |
Diamètre en mm | 5 |
Composition | Inox A2 |
Catégorie | Ecrous Boulons |
Code Barre | 3604880032822 |
Taille | Moyenne M |
