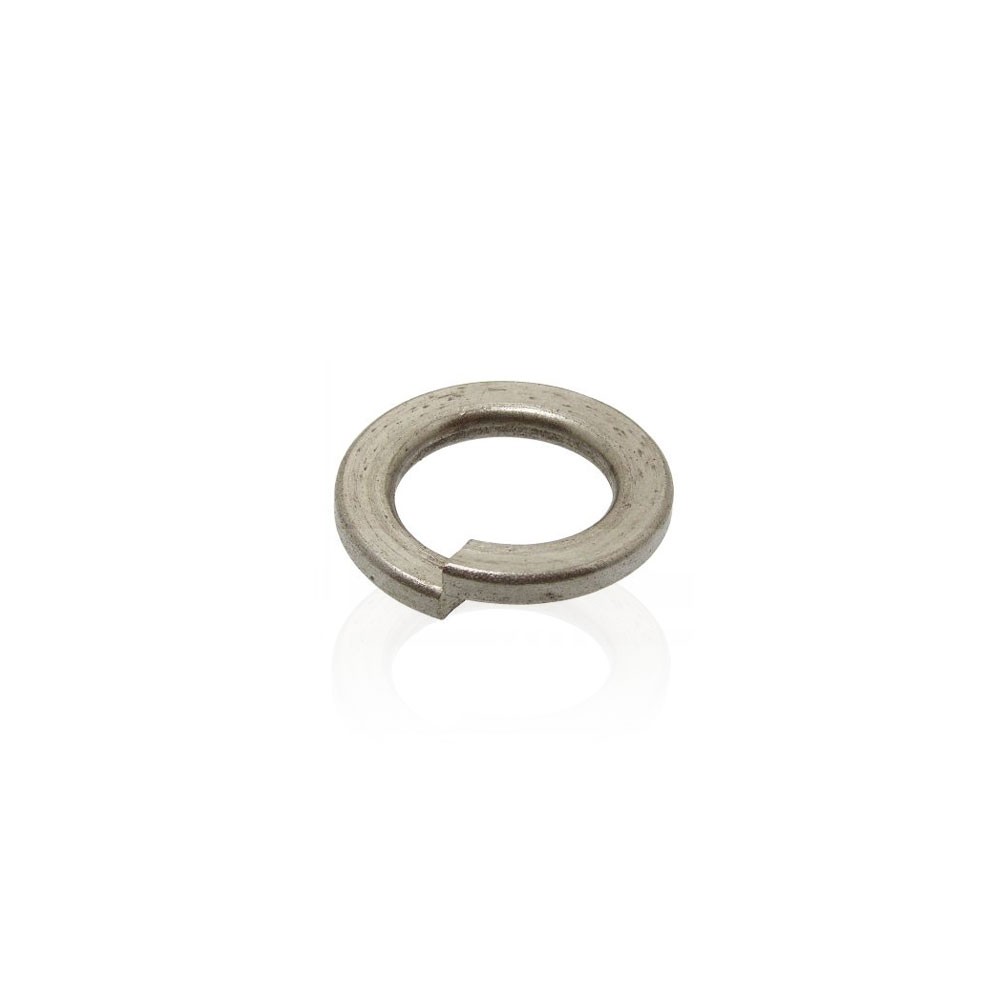

DIN 7980 - La rondelle élastique Grower de section carrée diamètre 8 permet grâce à sa coupure et sa déformation d'empêcher la vis de se desserrer. Version en inox A2. Sa forme fait penser à un ressort c'est pourquoi on la qualifie couramment de rondelle ressort.
La rondelle ressort ou grower est utilisée en boulonnerie avec de la visserie à métaux type tête hexagonale (écrous + vis). Cette rondelle est préconisée pour une utilisation avec des vis de diamètre M8.

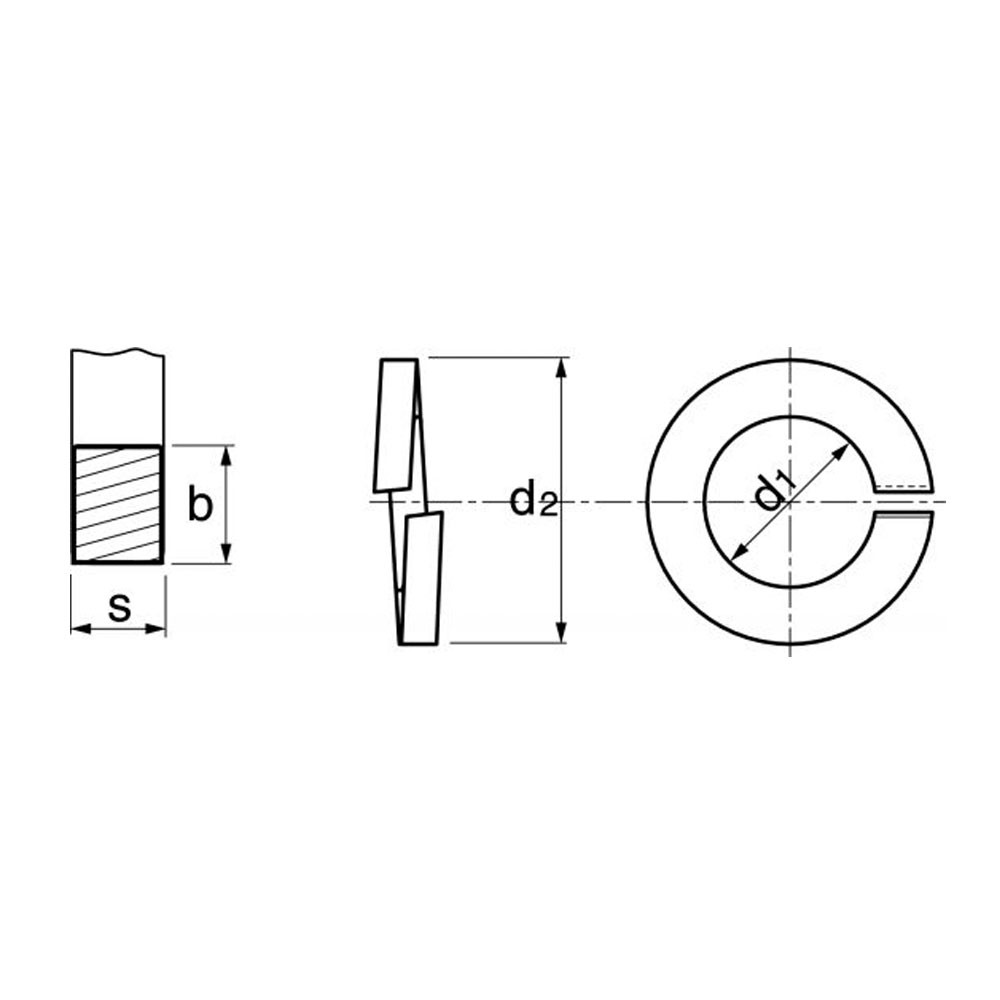

Ce tableau présente le dimentionnement des rondelles élastiques grower ou rondelles ressort en inox A2 : d1 est le diamètre intérieur (légèrement plus gros que le diamètre de la vis), d2 le diamètre extérieur et s la section carrée (s=b)
d | M3 | M4 | M5 | M6 | M8 | M10 |
---|---|---|---|---|---|---|
d1 | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 |
d2 | 5.6 | 7 | 8.8 | 9.9 | 12.7 | 16 |
S=b | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 |
d | M12 | M14 | M16 | M18 | M20 |
---|---|---|---|---|---|
d1 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 |
d2 | 18 | 21.1 | 24.4 | 26.4 | 30.6 |
S=b | 2.5 | 3 | 3.5 | 3.5 | 4.5 |
Norme | DIN 7980 |
Diamètre en mm | 8 |
Composition | Inox A2 |
Catégorie | Ecrous Boulons |
Code Barre | 3604880067886 |
Taille | Etroite Z |
