  5. Rondelle éventail AZ Ø M24 dentures extérieures Inox A2
Rondelle éventail AZ Ø M24 dentures extérieures Inox A2 Agrandir l'image

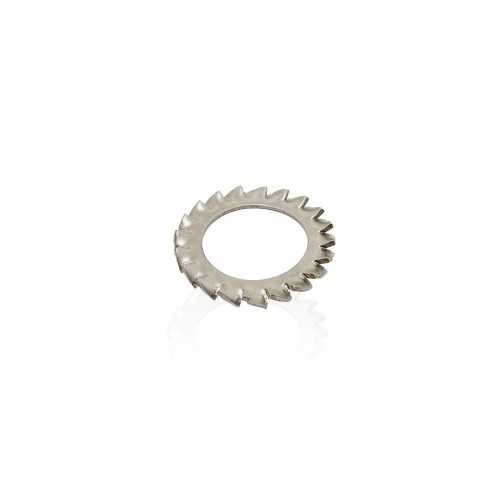

Rondelle éventail AZ Ø M24 dentures extérieures Inox A2

9,85 €TTC

  • 25



DIN 6798 A - La rondelle éventail M24 ou rondelle AZ, grâce à sa denture exterieure et ses nombreuses dents incrustées dans les pièces assemblées améliore le freinage et empêche le desserrage. L'incrustation des dents dans la pièce permet un meilleur contact électrique avec celle-ci.

Quelle vis inox A2 utiliser avec la rondelle éventail M24 ?

La rondelle à crans ou éventail est utilisée en boulonnerie avec la visserie à métaux principalement hexagonale (écrous + vis). Cette rondelle est conçue pour une utilisation avec des vis inox de diamètre M24.

Quelles dimensions: rondelle AZ à denture extérieure 24mm ?

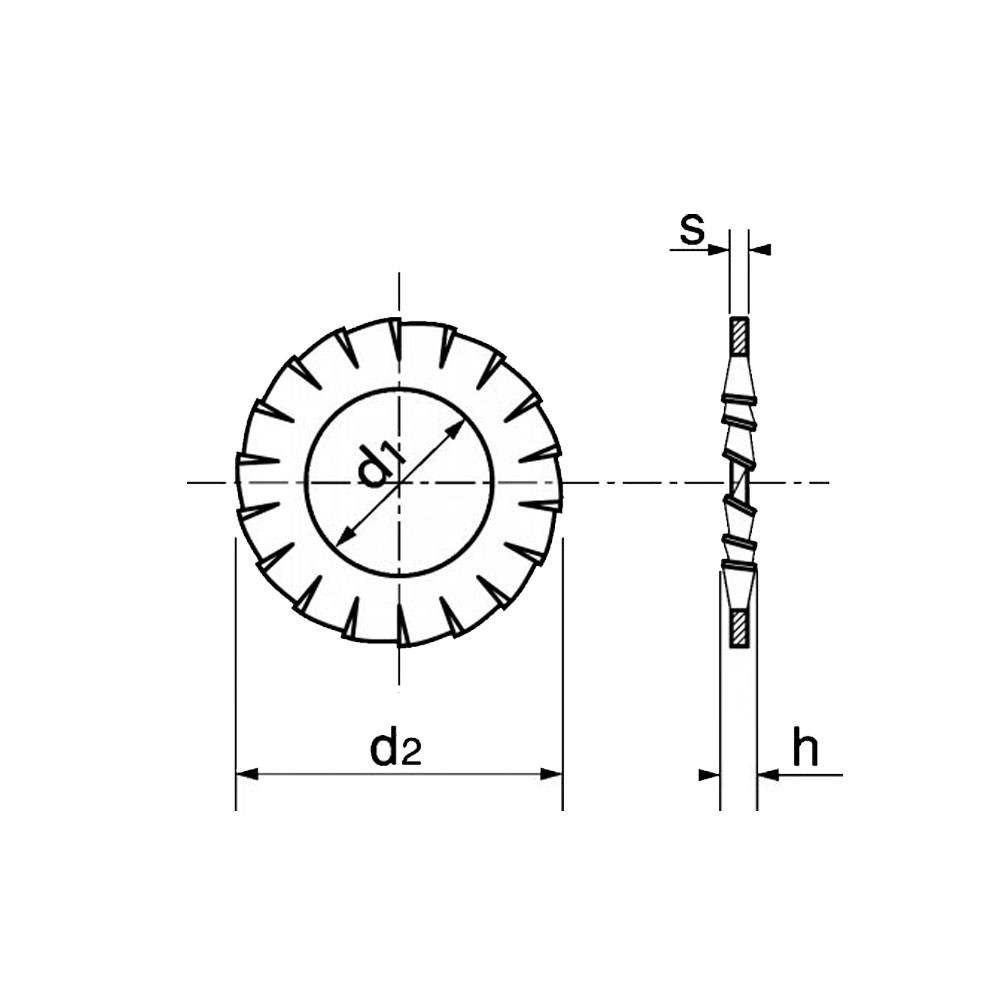

Ce tableau présente le dimentionnement des rondelles AZ éventail en inox A2 : d1 est le diamètre intérieur, d2 le diamètre extérieur, s l'épaisseur de la rondelle quand applatie, h l'épaisseur de la rondelle non applatie.

rondelle AZ éventail à denture extérieures M24 en Inox A2

dM2M2,5M3M4M5M6
d12.32.83.44.55.56.6
d24.55.5681011
s0.30.40.40.50.60.7
h0.91.21.21.51.82.1



dM7M8M10M12M14M16
d17.68.610.813.315.317.3
d212.5151820.52426
s0.80.80.9111.2
h2.42.42.7333.6



dM18M20M22M24M27M30
d119.321.323.325.328.331.4
d2303336384448
s1.41.41.51.51.61.6
h4.24.24.54.54.84.8
NormeDIN 6798 A
Diamètre en mm24
CompositionInox A2
CatégorieEcrous Boulons
Code Barre3604880034635
TailleEtroite AZ
