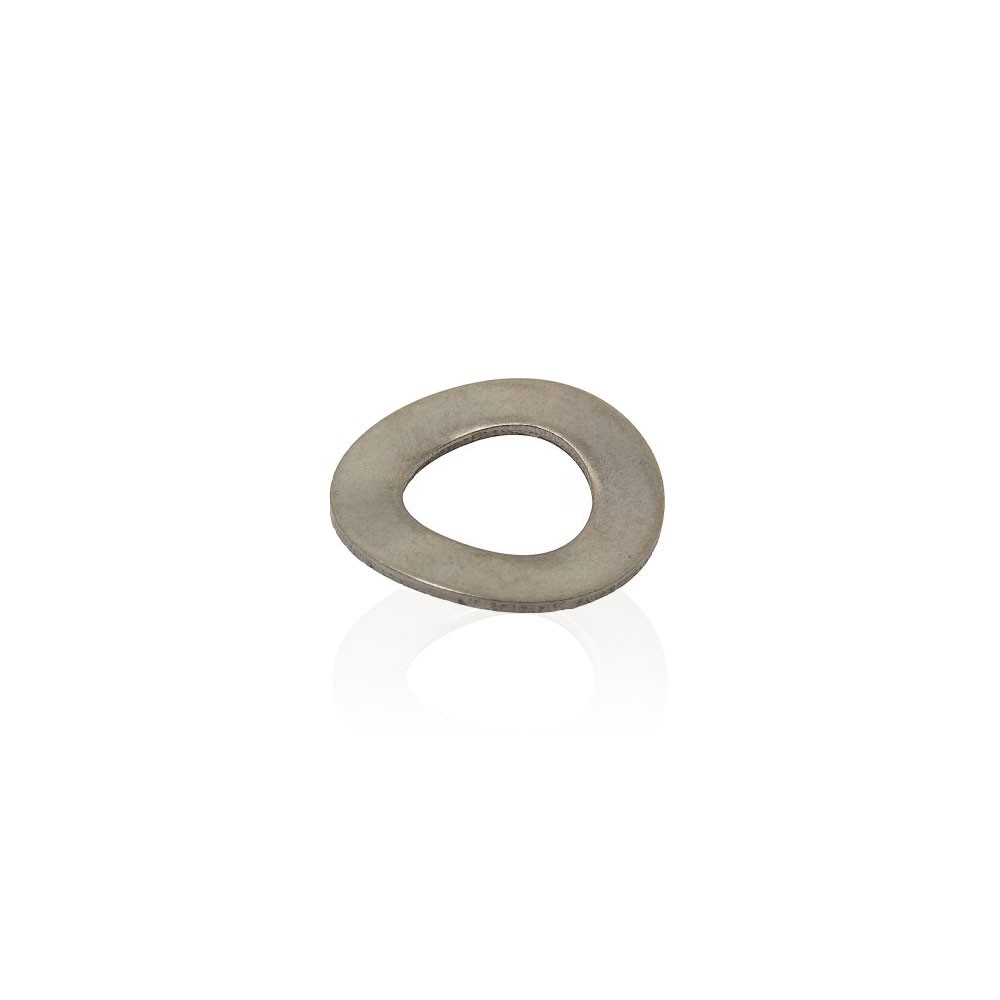

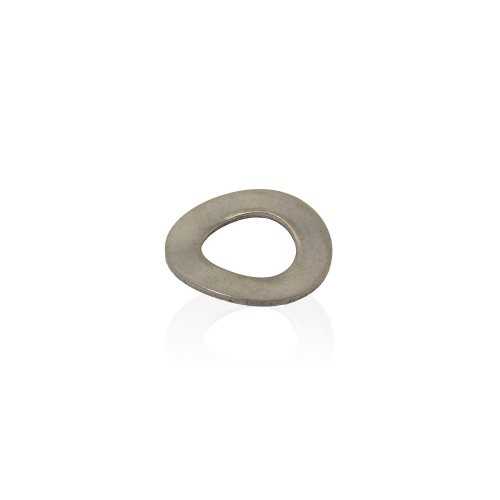

Rondelle onduflex B Ø M8 élastique ondulée Inox A2

15,62 €TTC

  • 200



DIN 137 B - La rondelle Onduflex M8 est une rondelle élastique ondulée spécialement conçue pour les matériaux tendres comme les plastiques, ou le bronze. Le serrage aplatit la rondelle mais l'élasticité est conservée. On les appelle aussi rondelle à ressort ondulé.

Quelle vis inox A2 utiliser avec la rondelle onduflex M8 ?

La rondelle onduflex ou rondelle élastique ondulée est conçue pour une utilisation en boulonnerie conjointement avec la visserie à métaux hexagonale (écrous + vis). Cette rondelle ondulée est conçue pour une utilisation avec des vis inox de diamètre M8.

Quelles dimensions: rondelle élastique ondulée 8mm ?

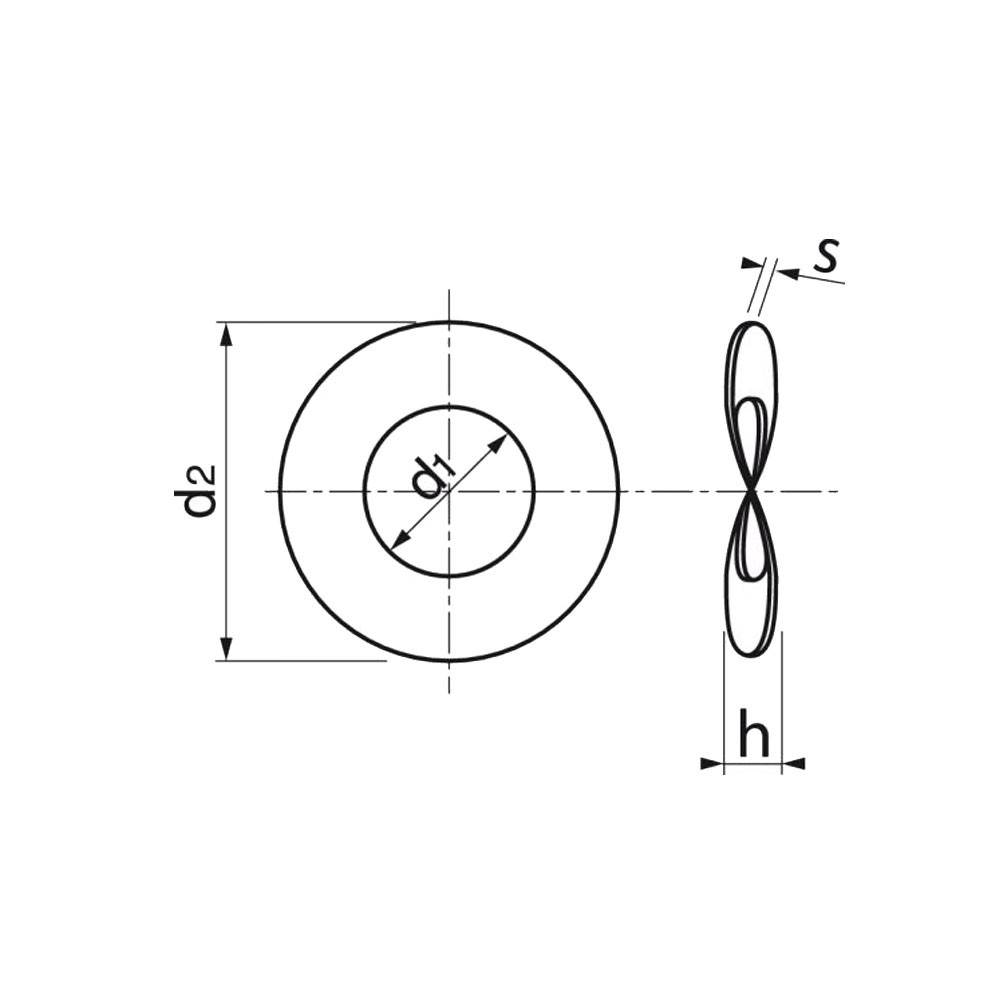

Le tableau ci dessous présente le dimentionnement des rondelles Onduflex en inox A2 : d1 est le diamètre intérieur, d2 le diamètre extérieur, s l'épaisseur de la rondelle quand aplatie, h est la hauteur de l'onde (l'épaisseur de la rondelle non aplatie).

rondelle AZ éventail à denture extérieures M8 en Inox A2

dM2,5M3M4M5M6
d12.83.24.35.36.4
d25.5891112
s0.30.50.50.50.5
h0.91.622.22.6



dM8M10M12M14M16M20
d18.410.513151721
d2152124283036
s0.811.21.61.61.6
h34.2566.47.4
NormeDIN 137 B
Diamètre en mm8
CompositionInox A2
CatégorieEcrous Boulons
Code Barre3604880034956
TailleMoyenne M
