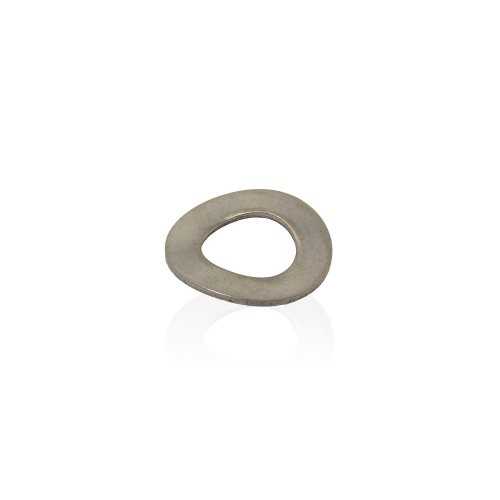

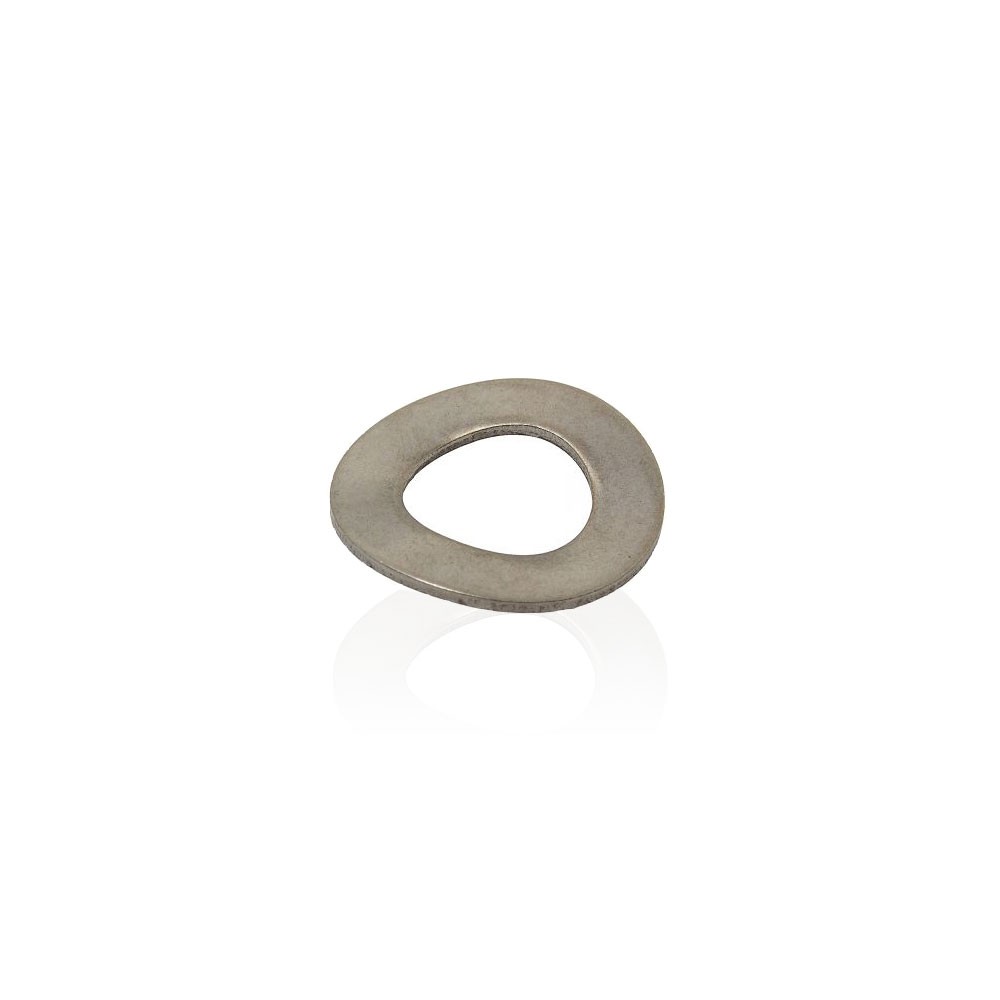

DIN 137 B - La rondelle Onduflex M10 est une rondelle élastique ondulée spécialement conçue pour les matériaux tendres comme les plastiques, ou le bronze. Le serrage aplatit la rondelle mais l'élasticité est conservée. On les appelle aussi rondelle à ressort ondulé.
La rondelle onduflex ou rondelle élastique ondulée est conçue pour une utilisation en boulonnerie conjointement avec la visserie à métaux hexagonale (écrous + vis). Cette rondelle ondulée est conçue pour une utilisation avec des vis inox de diamètre M10.

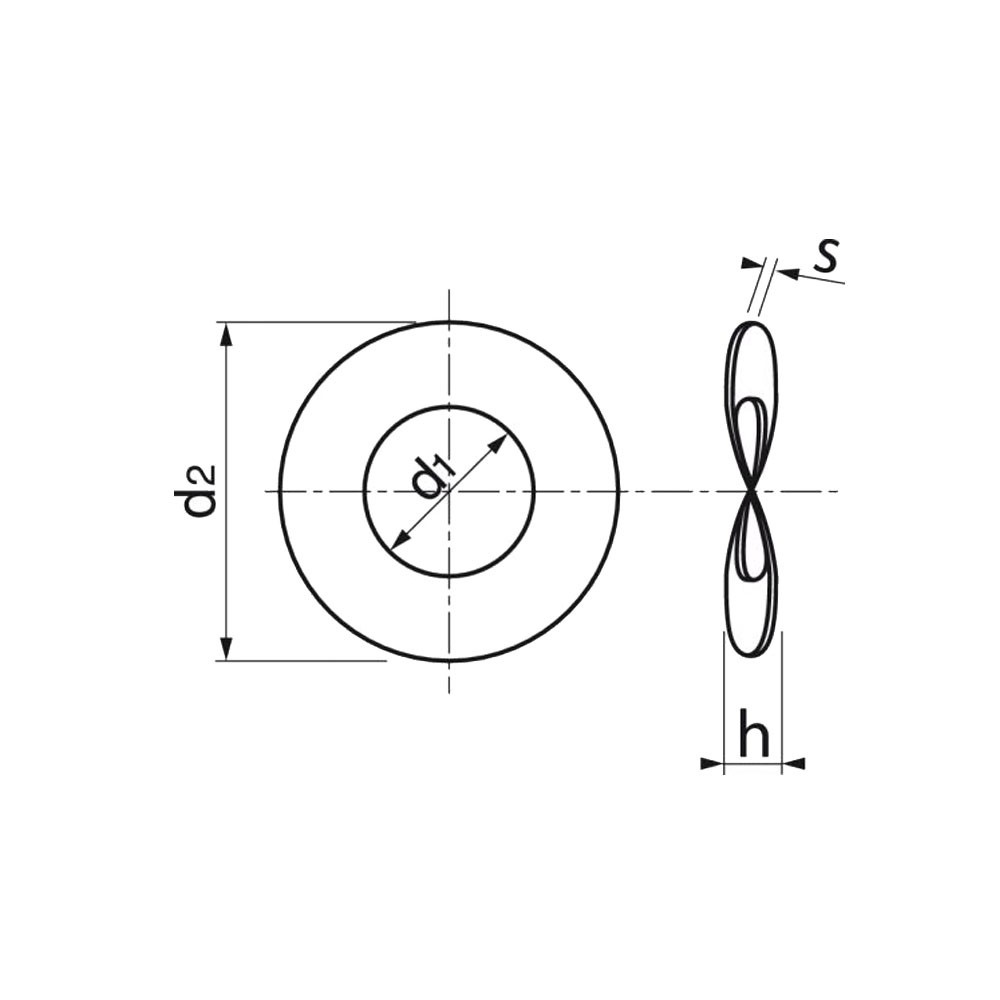

Le tableau ci dessous présente le dimentionnement des rondelles Onduflex en inox A2 : d1 est le diamètre intérieur, d2 le diamètre extérieur, s l'épaisseur de la rondelle quand aplatie, h est la hauteur de l'onde (l'épaisseur de la rondelle non aplatie).
d | M2,5 | M3 | M4 | M5 | M6 |
---|---|---|---|---|---|
d1 | 2.8 | 3.2 | 4.3 | 5.3 | 6.4 |
d2 | 5.5 | 8 | 9 | 11 | 12 |
s | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
h | 0.9 | 1.6 | 2 | 2.2 | 2.6 |
d | M8 | M10 | M12 | M14 | M16 | M20 |
---|---|---|---|---|---|---|
d1 | 8.4 | 10.5 | 13 | 15 | 17 | 21 |
d2 | 15 | 21 | 24 | 28 | 30 | 36 |
s | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 1.6 |
h | 3 | 4.2 | 5 | 6 | 6.4 | 7.4 |
Norme | DIN 137 B |
Diamètre en mm | 10 |
Composition | Inox A2 |
Catégorie | Ecrous Boulons |
Code Barre | 3604880034963 |
Taille | Moyenne M |
