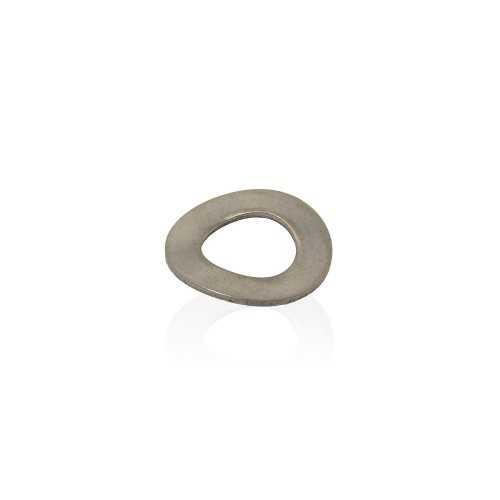

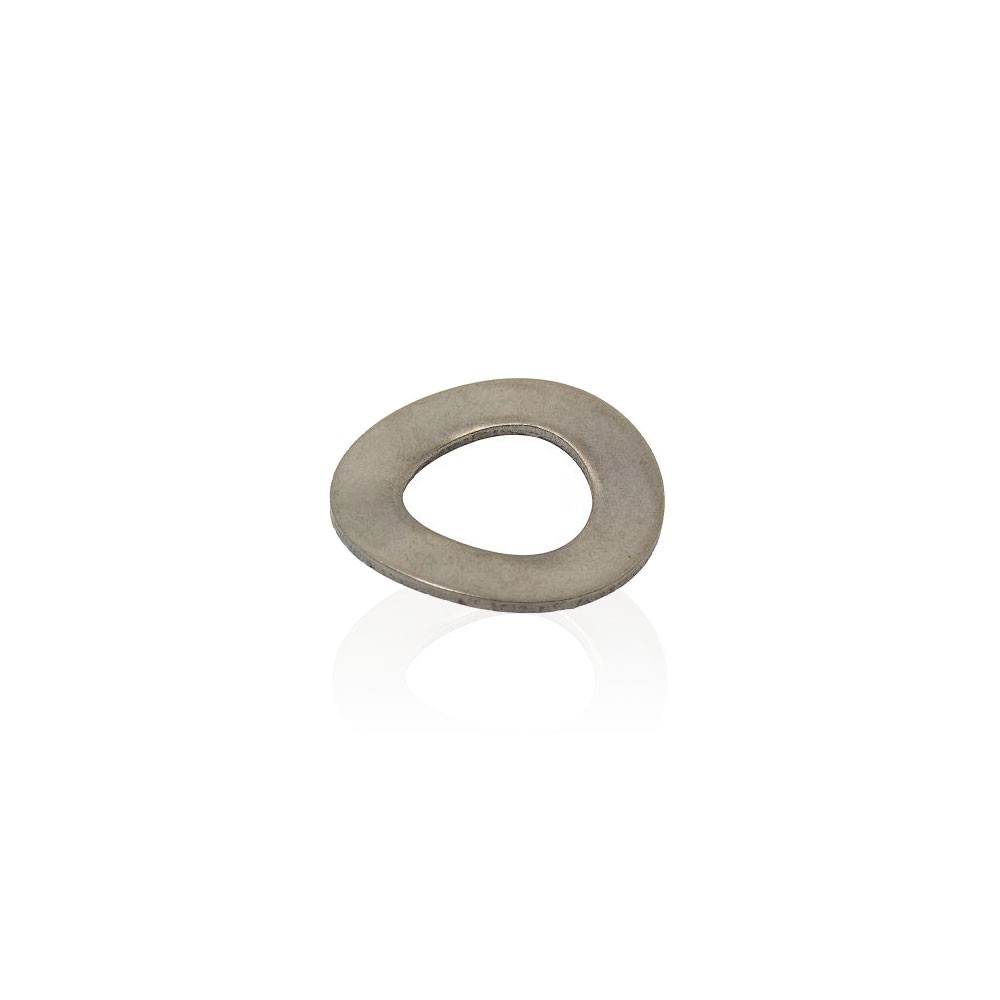

Rondelle onduflex B Ø M14 élastique ondulée Inox A2

21,81 €TTC

  • 50



DIN 137 B - La rondelle Onduflex M14 est une rondelle élastique ondulée spécialement conçue pour les matériaux tendres comme les plastiques, ou le bronze. Le serrage aplatit la rondelle mais l'élasticité est conservée. On les appelle aussi rondelle à ressort ondulé.

Quelle vis inox A2 utiliser avec la rondelle onduflex M14 ?

La rondelle onduflex ou rondelle élastique ondulée est conçue pour une utilisation en boulonnerie conjointement avec la visserie à métaux hexagonale (écrous + vis). Cette rondelle ondulée est conçue pour une utilisation avec des vis inox de diamètre M14.

Quelles dimensions: rondelle élastique ondulée 14mm ?

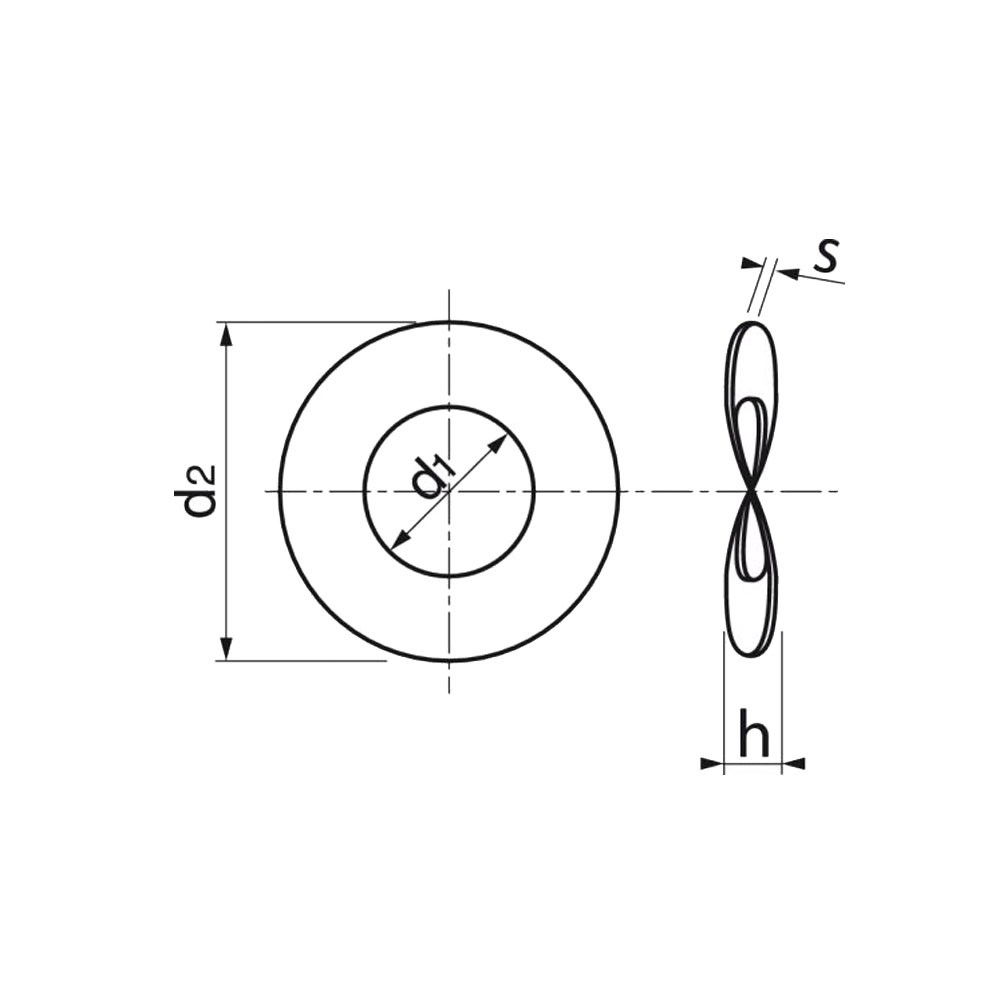

Le tableau ci dessous présente le dimentionnement des rondelles Onduflex en inox A2 : d1 est le diamètre intérieur, d2 le diamètre extérieur, s l'épaisseur de la rondelle quand aplatie, h est la hauteur de l'onde (l'épaisseur de la rondelle non aplatie).

rondelle AZ éventail à denture extérieures M14 en Inox A2

dM2,5M3M4M5M6
d12.83.24.35.36.4
d25.5891112
s0.30.50.50.50.5
h0.91.622.22.6



dM8M10M12M14M16M20
d18.410.513151721
d2152124283036
s0.811.21.61.61.6
h34.2566.47.4
NormeDIN 137 B
Diamètre en mm14
CompositionInox A2
CatégorieEcrous Boulons
Code Barre3604880096961
TailleMoyenne M
