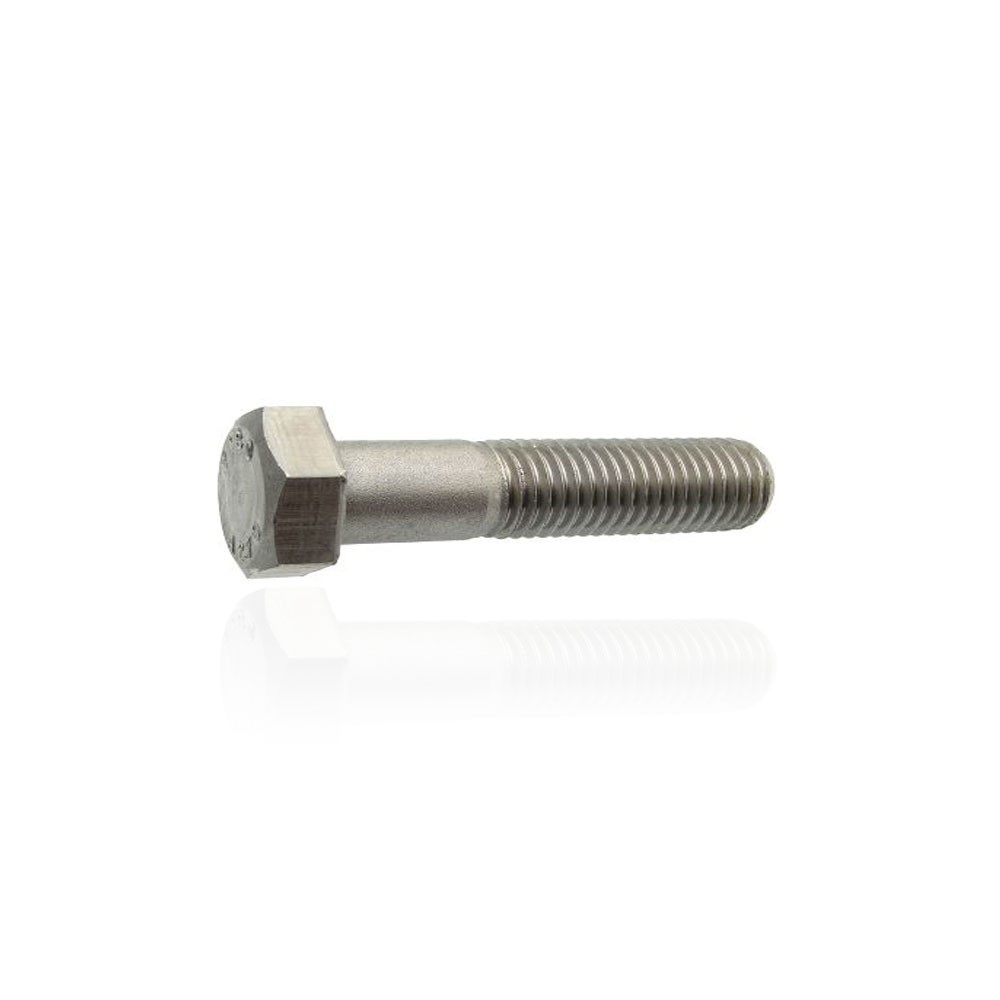

Vis métaux TH 16X260 Inox A4 tête hexagonale filetage partiel

123,32 €TTC

  • 10



La vis métaux inox A4 TH 16X260 aussi appelée corps de boulon est partiellement filetée lui permettant de s'intégrer parfaitement dans les perçages de diamètre équivallent sans créer de jeu

Norme DIN 931 / ISO 4014

Quel outillage pour vis métaux 16X260 ?

Grâce à son empreinte hexagonale standard, elle est utilisable avec le plus grand standards de clés, plates, à cliquet, à douille, mixtes et clés à molette.

Quelles dimensions: vis inox A4 filetage partiel 16X260 ?

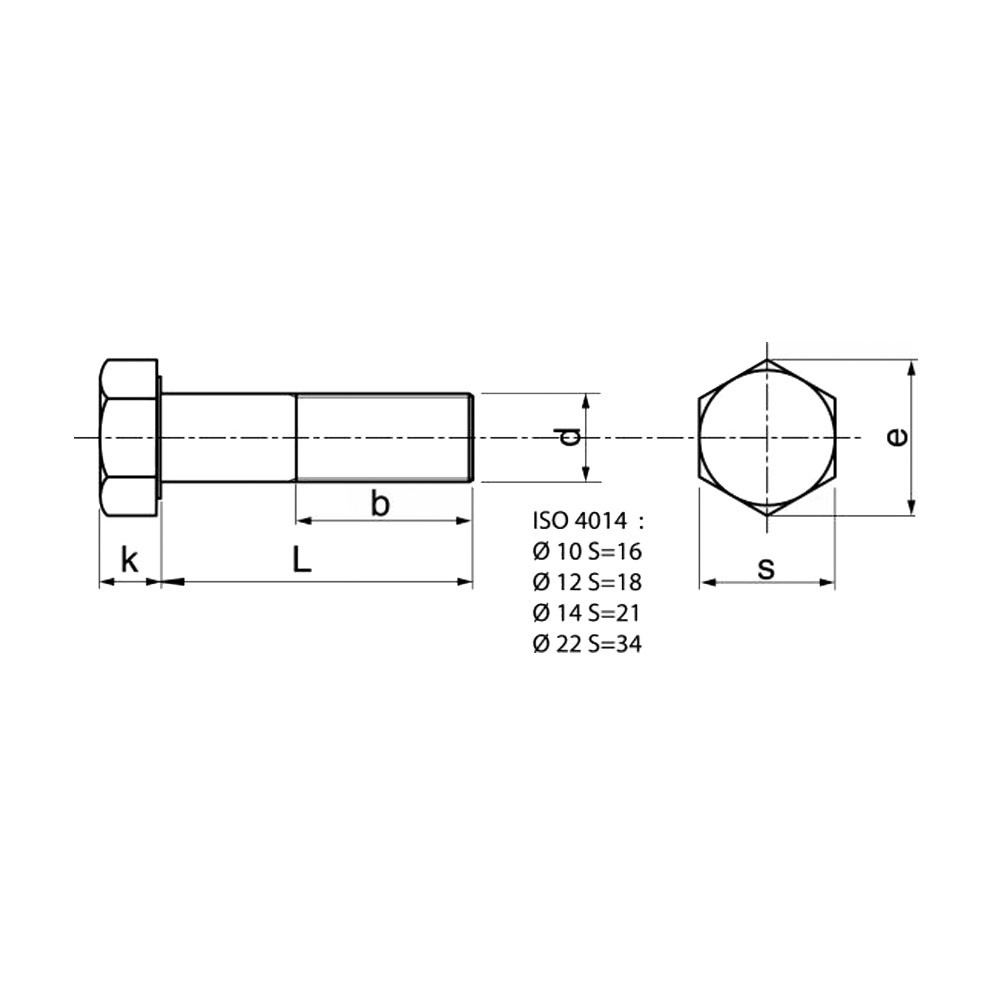

Voici les dimentions exactes des vis Inox A4 16X260 à tête hexagonale présentées sous forme de tableau, d étant le diamètre de la vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser, et b la longueur du filetage et L la longueur de la vis filetage + partie non filetée

dimensions vis hexagonale Inox A2 36X150



dM5M6M8M10M12M14
e8.7911.0514.3818.921.124.49
k3.545.36.47.58.8
s81013171922
L< ou = 125 : b

16

1822263034
125 < L < ou = 200 : b222428323640
L > 200 : b--4145

49

53



dM16M18M20M22M24M27
e26.7530.1433.5335.7239.3845.2
k1011.512.5141517
s242730323641
L< ou = 125 : b

38

3846505460
125 < L < ou = 200 : b444452566066
L > 200 : b57576569

73

79



dM30M33M36---
e50.8555.3760.79---
k18.72122.5---
s465055---
L< ou = 125 : b

66

7278---
125 < L < ou = 200 : b727884---
L > 200 : b859197---
Longueur en mm260
EmpreinteTête hexagonale
CatégorieVis pour métaux
FiletageFiletage partiel
