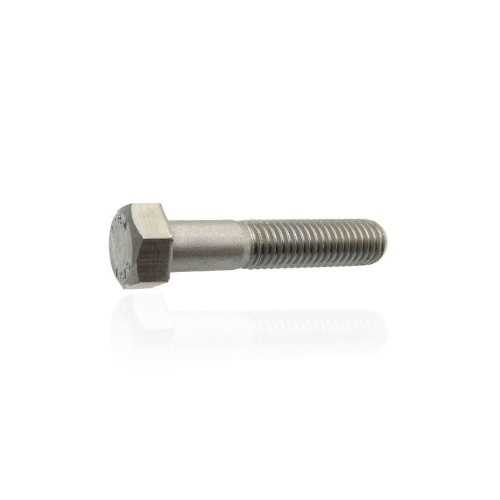

Vis métaux TH 27X230 Inox A4 tête hexagonale filetage partiel
La vis métaux inox A4 TH 27X230 aussi appelée corps de boulon est partiellement filetée lui permettant de s'intégrer parfaitement dans les perçages de diamètre équivallent sans créer de jeu
Norme DIN 931 / ISO 4014
Quel outillage pour vis métaux 27X230 ?
Grâce à son empreinte hexagonale standard, elle est utilisable avec le plus grand standards de clés, plates, à cliquet, à douille, mixtes et clés à molette.
Quelles dimensions: vis inox A4 filetage partiel 27X230 ?

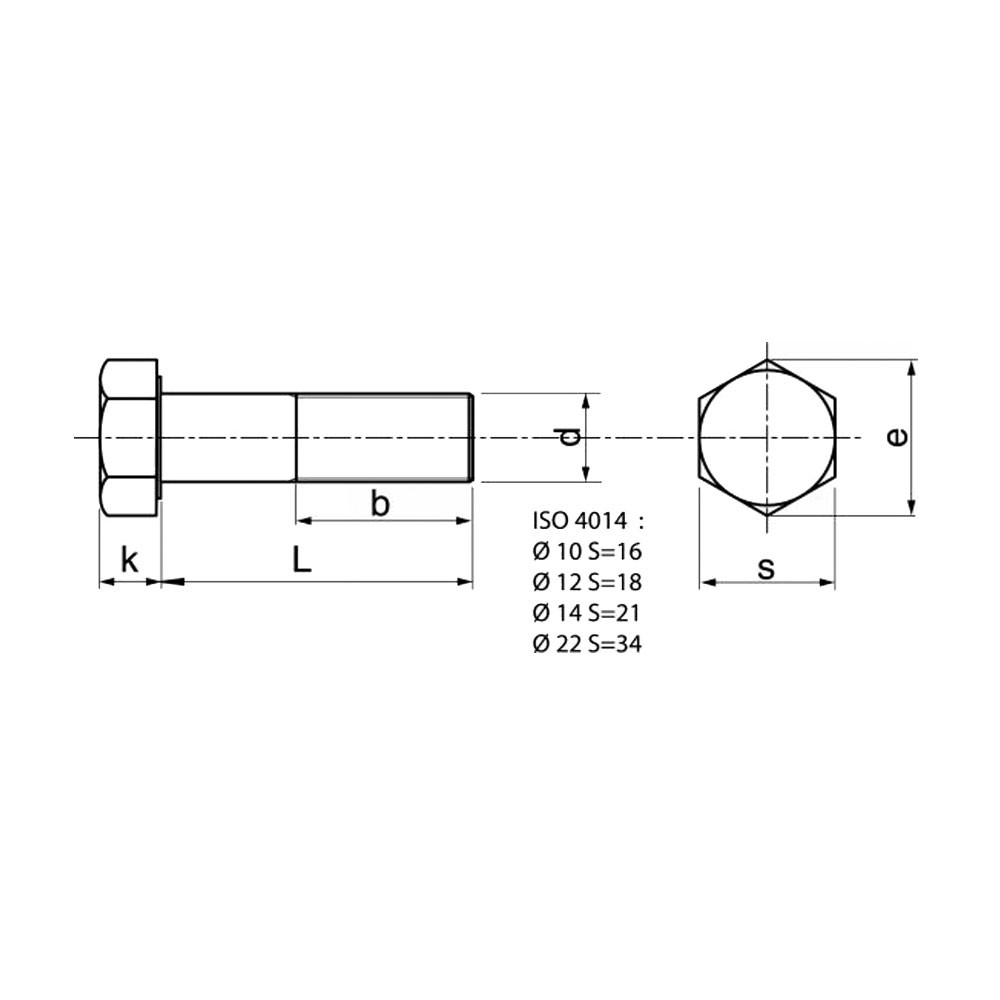

Voici les dimentions exactes des vis Inox A4 27X230 à tête hexagonale présentées sous forme de tableau, d étant le diamètre de la vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser, et b la longueur du filetage et L la longueur de la vis filetage + partie non filetée
| d | M5 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|
| e | 8.79 | 11.05 | 14.38 | 18.9 | 21.1 | 24.49 |
| k | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 |
| s | 8 | 10 | 13 | 17 | 19 | 22 |
| L< ou = 125 : b | 16 | 18 | 22 | 26 | 30 | 34 |
| 125 < L < ou = 200 : b | 22 | 24 | 28 | 32 | 36 | 40 |
| L > 200 : b | - | - | 41 | 45 | 49 | 53 |
| d | M16 | M18 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|
| e | 26.75 | 30.14 | 33.53 | 35.72 | 39.38 | 45.2 |
| k | 10 | 11.5 | 12.5 | 14 | 15 | 17 |
| s | 24 | 27 | 30 | 32 | 36 | 41 |
| L< ou = 125 : b | 38 | 38 | 46 | 50 | 54 | 60 |
| 125 < L < ou = 200 : b | 44 | 44 | 52 | 56 | 60 | 66 |
| L > 200 : b | 57 | 57 | 65 | 69 | 73 | 79 |
| d | M30 | M33 | M36 | - | - | - |
|---|---|---|---|---|---|---|
| e | 50.85 | 55.37 | 60.79 | - | - | - |
| k | 18.7 | 21 | 22.5 | - | - | - |
| s | 46 | 50 | 55 | - | - | - |
| L< ou = 125 : b | 66 | 72 | 78 | - | - | - |
| 125 < L < ou = 200 : b | 72 | 78 | 84 | - | - | - |
| L > 200 : b | 85 | 91 | 97 | - | - | - |
| Longueur en mm | 230 |
| Empreinte | Tête hexagonale |
| Catégorie | Vis pour métaux |
| Filetage | Filetage partiel |
