  6. Vis métaux FHC 16X70 tête fraisee 6 pans creux Inox A4
https://www.lavisserie.fr/images/vis-6-pans-fraisee-2.jpg Agrandir l'image

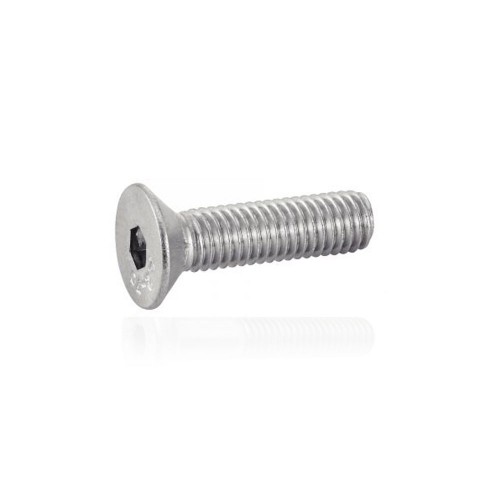

Vis métaux FHC 16X70 tête fraisee 6 pans creux Inox A4

100,82 €TTC

  • 25



DIN 7991, ISO 10642 - La vis inox A4 FHC 16X70 mm tête fraisée 6 pans creux et son empreinte hexagonale creuse est spécialement conçue pour offir un couple exeptionnel grâce à ses 6 surfaces en contact empêchant la clé de glisser grâce à un centrage idéal. La tête fraisée aide au centrage des pièces de fixation.

Quel outillage pour vis six pans creux 16X70 ?

La tête fraisée et son empreinte 6 pans creux est prévue pour être utilisée avec des clés Allen en forme de L aussi appelées clés BTR ou HC (pour Hexagonale Creuse ou HexaCave) . Pour les visseuses on utilisera des embouts BTR ou Allen correspondant.

Quelles dimensions: vis inox A4 tête fraisée 16X70 ?

Ce tableau propose toutes les cotes des vis inox A4 six pans creux : d est le diamètre de la vis, dk le diamètre de la tête de vis, α l'angle du cône de la tête de vis, s la taille de la clé Allen ou BTR correspondante, e la plus grande largeur de l'empreinte, t la profondeur de l'empreinte, et L la longueur de la vis.

dimensions vis inox A4 à 6 pans creux 16X70 tête cylindrique

dM2,5M3M4M5M6
dk max56.728.9611.213.44
dk min-5.547.539.4311.34
e1.72.3032.8733.4434.583
s1.522.534
t1.21.11.51.92.2
α-90°90°90°90°



dM8M10M12M16M20
dk max17.9222.426.8833.640.32
dk min15.2419.2223.1229.0136.05
e5.7236.8639.14911.42913.716
s5681012
t33.64.34.85.6
α90°90°90°90°90°
NormeDIN 7991, ISO 10642
Diamètre en mm16
Longueur en mm70
CompositionInox A4
Empreinte6 pans creux
CatégorieVis pour métaux
FiletageFiletage partiel
Code Barre3604880048359
