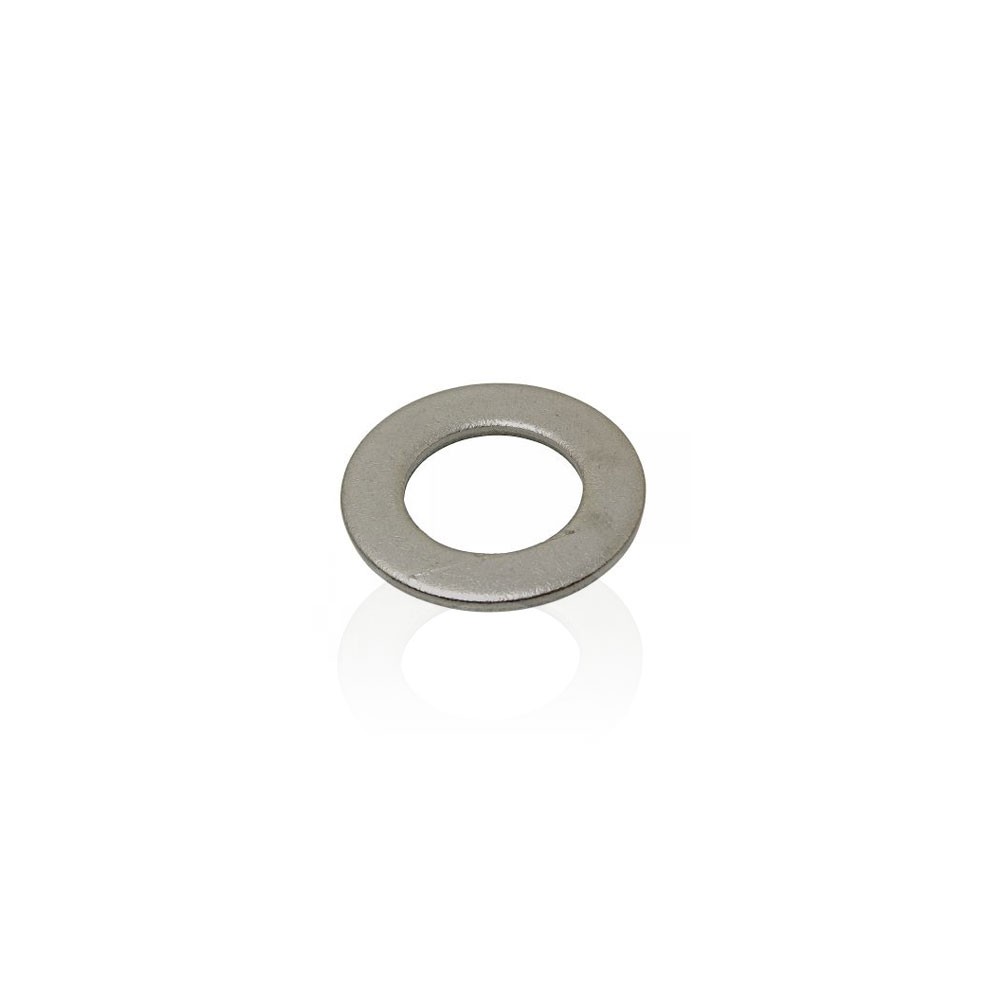

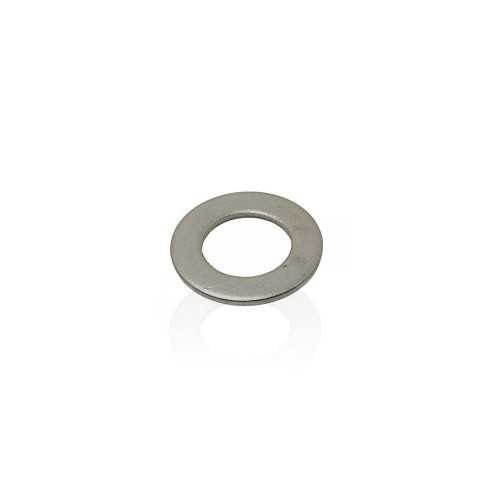

Rondelle plate étroite Z Ø M18 mm en inox A4

15,46 €TTC

  • 50



NFE 25513-25514 - La rondelle inox A4 plate étroite aussi appelée Type Z de diamètre 18mm est le plus souvent utilisée en mécanique avec des vis où la taille de tête est réduite ou encore pour réduire l'empreinte de la rondelle sur la pièce.

Quelle vis utiliser avec la rondelle plate type Z - 18 ?

La rondelle plate étroite Z est utilisée en boulonnerie avec des vis à métaux tête hexagonale (écrous + vis) mais aussi tête cylindrique, ou fraisée. Vous devez choisir cette rondelle pour utilisation avec toute vis de diamètre M18 et dont le diamètre de la tête de vis ne dépasse pas le diamètre indiqué sur le tableau en d2.

Quelles dimensions: rondelle plate étroite M18 mm en inox A4 ?

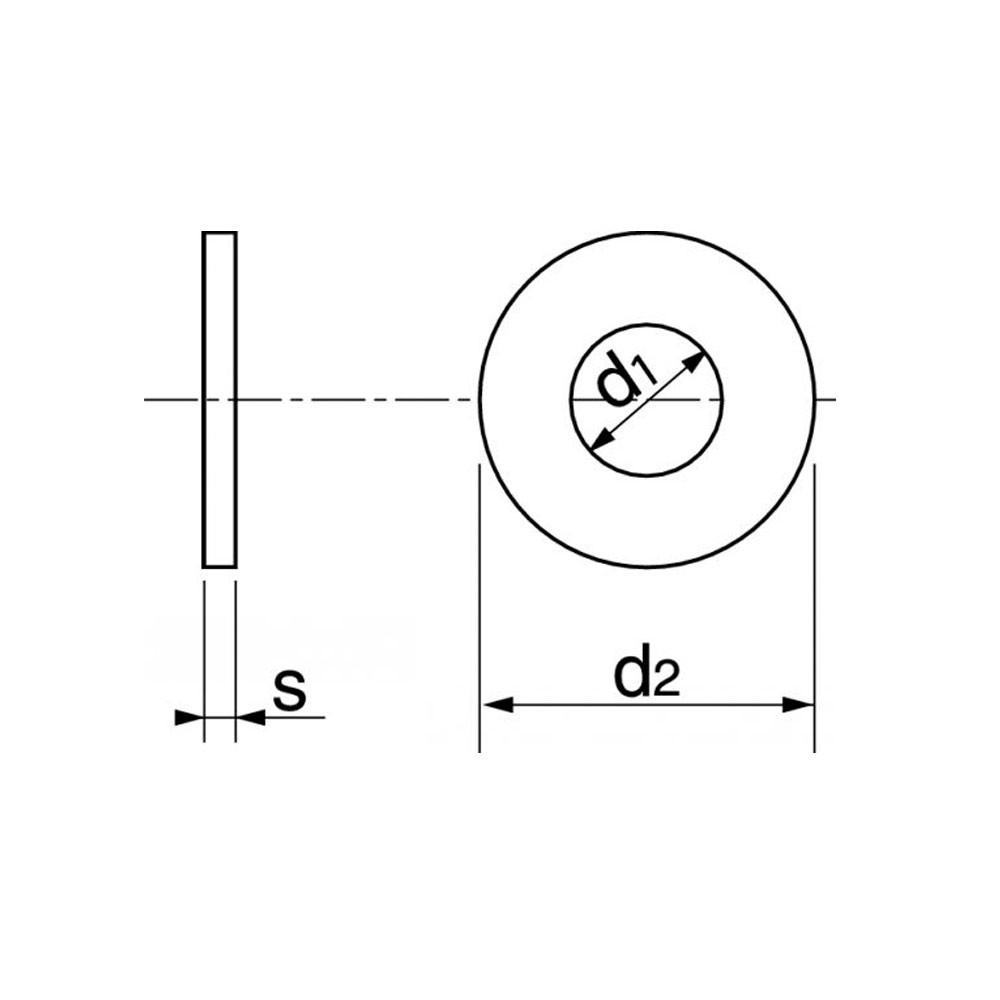

Le tableau ci dessous présente le dimentionnement des rondelles plates étroites en inox A4 : d1 est le diamètre intérieur (légèrement plus gros que le diamètre de la vis), d2 le diamètre extérieur (doit être plus gros ou de même diamètre que la tête de vis)

rondelle plate étroite type M 18 en Inox A4

dM2M2,5M3M4M5M6
d12.22.73.44.55.56.6
d245681012
S0.50.50.80.811.2



dM8M10M12M14M16M18
d1

8.6

10.813.315.317.319.3
d2162024273032
S1.522.52.533



dM20M22M24M27M30
d121.3

23.3

25.328.331.4
d23640454852
S33444
NormeNFE 25514
Diamètre en mm18
CompositionInox A4
CatégorieEcrous Boulons
Code Barre3604880060108
TailleEtroite Z
