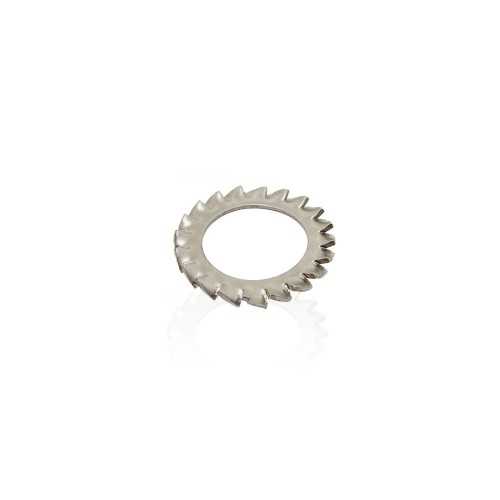

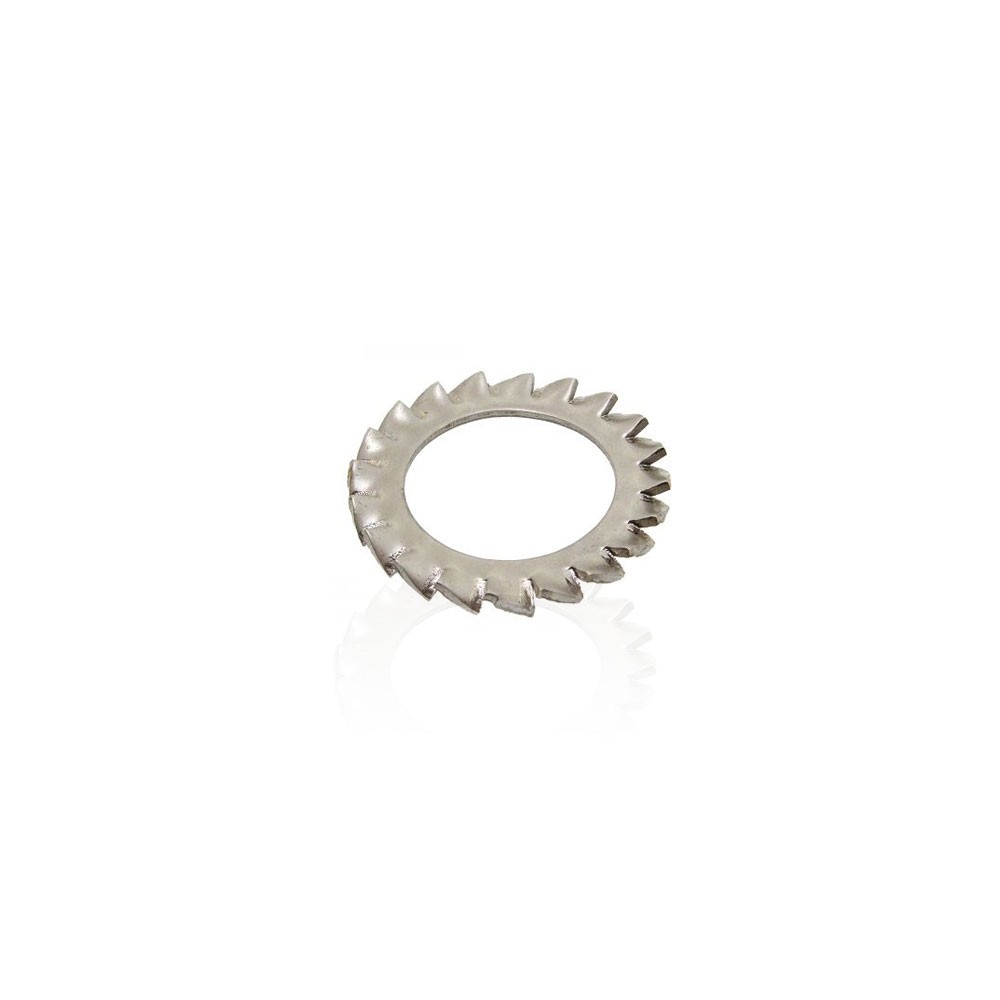

  5. Rondelle éventail AZ Ø M2 Inox A4 dentures extérieures
Rondelle éventail AZ Ø M2 Inox A4 dentures extérieures Agrandir l'image

Rondelle éventail AZ Ø M2 Inox A4 dentures extérieures

9,10 €TTC

  • 500



DIN 6798 A - La rondelle à denture extérieure M2 aussi appelée rondelle éventail type AZ permet d'améliorer le freinage et d'empêcher le desserrage grâce aux dents qui s'incrustent dans les pièces de serrage. Très utilisée en électronique et électricité car l'incrustation améliore également le contact électrique.

Quelle vis inox A4 utiliser avec la rondelle à denture extérieure M2 ?

La rondelle éventail à denture extérieure est utilisée en boulonnerie avec la visserie à métaux type hexagonale (écrous + vis). Cette rondelle est spécialement conçue pour une utilisation avec des vis inox A4 de diamètre M2 mm.

Quelles dimensions: rondelle AZ éventail ou à crans 2mm ?

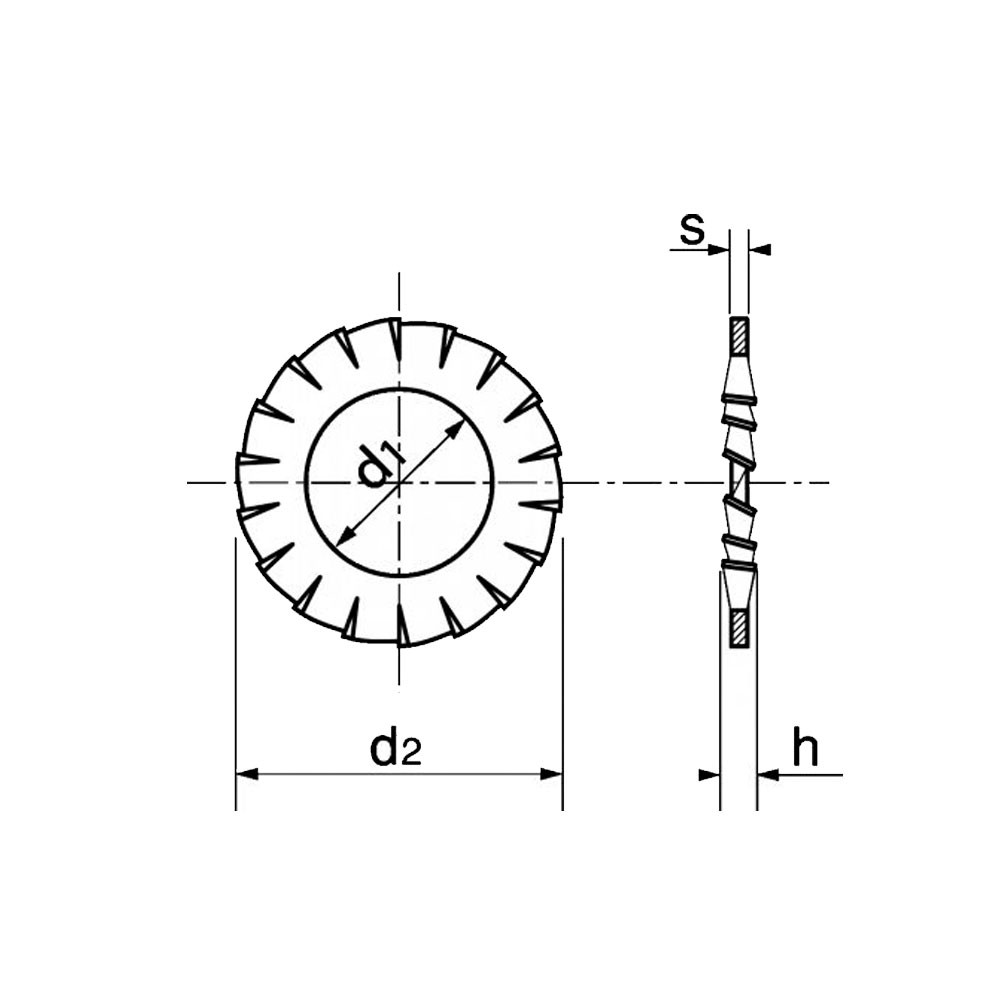

Ce tableau présente le dimentionnement des rondelles AZ éventail en inox A2 : d1 est le diamètre intérieur, d2 le diamètre extérieur, s l'épaisseur de la rondelle quand applatie, h l'épaisseur de la rondelle non applatie.

rondelle AZ éventail à denture extérieures M2 en Inox A4

dM2M2,5M3M4M5M6
d12.32.83.44.55.56.6
d24.55.5681011
s0.30.40.40.50.60.7
h0.91.21.21.51.82.1



dM8M10M12M14M16
d18.610.813.315.317.3
d2151820.52426
s0.80.9111.2
h2.42.7333.6



dM18M20M22M24M27M30
d119.321.323.325.328.331.4
d2303336384448
s1.41.41.51.51.61.6
h4.24.24.54.54.84.8
NormeDIN 6798 A
Diamètre en mm2
CompositionInox A4
CatégorieEcrous Boulons
Code Barre3604880060924
TailleEtroite AZ
